A vízszintes eszterga CNC rendszerének kalibrálása kritikus folyamat, amely biztosítja a gép nagy pontosságú és hatékony működését. A CNC vízszintes esztergagépek szállítójaként megértem ennek az eljárásnak a fontosságát, és azért vagyok itt, hogy végigvezessem Önt a lépéseken.
Az alapok megértése
Mielőtt belemerülne a kalibrációs folyamatba, elengedhetetlen, hogy alapvető ismeretekkel rendelkezzen a vízszintes eszterga CNC rendszeréről. A CNC (Computer Numerical Control) rendszer a gép agya, amely programozott utasítások alapján szabályozza annak mozgását, sebességét és egyéb műveleteit. Egy jól kalibrált CNC rendszer jelentősen javítja a megmunkált alkatrészek minőségét, csökkenti a hulladékot és növeli az eszterga általános termelékenységét.
Kalibrálás előtti ellenőrzések
- Mechanikai ellenőrzés
- Először végezze el a vízszintes eszterga alapos mechanikai ellenőrzését. Ellenőrizze, hogy a gép alkatrészein, például a vezetőcsavarokon, a golyóscsavarokon és a lineáris vezetősíneken nincs-e elhasználódás jele. A laza vagy sérült alkatrészek befolyásolhatják a CNC rendszer mozgásának pontosságát.
- Győződjön meg arról, hogy minden csavar és anya megfelelően meg van húzva. A laza rögzítőelemek működés közben vibrációt okozhatnak, ami pontatlan megmunkáláshoz vezethet.
- Elektromos ellenőrzés
- Ellenőrizze a CNC rendszer elektromos csatlakozásait. A laza vagy korrodált csatlakozások jelveszteséget vagy interferenciát okozhatnak, ami befolyásolhatja a gép teljesítményét. Ellenőrizze a CNC-vezérlő, a szervohajtások és más elektromos alkatrészek tápellátását.
- Ellenőrizze, hogy a gép földelése megfelelő-e. A jó földelés segít megelőzni az elektromos zajokat és biztosítja a CNC rendszer stabil működését.
Lépésről lépésre történő kalibrálási folyamat
Tengely kalibrálása
- Pozícionálási pontosság kalibrálása
- Használjon lézeres interferométert az egyes tengelyek pozicionálási pontosságának mérésére (általában az X és Z tengelyek vízszintes esztergagépben). A lézeres interferométer egy rendkívül pontos mérőeszköz, amely a tengely mozgásának legkisebb eltéréseit is képes érzékelni.
- Mozgassa a tengelyt egy sor előre meghatározott pozícióba a mozgási tartománya mentén. Hasonlítsa össze a lézer interferométer által mért tényleges pozíciókat a programozott pozíciókkal. Ha jelentős eltérések vannak, állítsa be a holtjáték kompenzációt és a hangmagasság-hiba kompenzációs paramétereit a CNC rendszerben.
- A holtjáték kompenzáció korrigálja a tengely mozgó részei, például a vezércsavar és az anya közötti játékot vagy hézagot. A dőlésszög-hiba kompenzáció kijavítja a vezérorsó menetemelkedésének hibáit.
- Ismételhetőség kalibrálása
- A pozicionálási pontosság kalibrálása után ellenőrizze a tengely mozgásának megismételhetőségét. Mozgassa a tengelyt többször egy adott pozícióba, és mérje meg a tényleges pozíciók változását. Egy jó minőségű CNC rendszernek nagyon alacsony ismételhetőségi hibával kell rendelkeznie.
- Ha az ismételhetőségi hiba túl nagy, annak oka lehet például mechanikai kopás, elektromos problémák vagy helytelen paraméterbeállítások. Vizsgálja meg és ennek megfelelően oldja meg ezeket a problémákat.
Orsó kalibrálása
- Sebesség kalibrálás
- Használjon fordulatszámmérőt az orsó tényleges fordulatszámának mérésére. Hasonlítsa össze a mért sebességet a CNC rendszerben programozott sebességgel. Ha eltérés van, állítsa be az orsó fordulatszám szabályozási paramétereit.
- Az orsó fordulatszám szabályozási paraméterei általában a CNC vezérlőben állíthatók be. Végezzen kisebb módosításokat, és mérje meg újra a fordulatszámot, amíg a tényleges sebesség elfogadható tűréshatáron belül meg nem felel a programozott fordulatszámnak.
- Orsó kifutás kalibrálása
- Az orsó kifutása az orsó forgásának az ideális tengelyétől való eltérését jelenti. Az orsó túlzott kifutása rossz felületi minőséget okozhat a megmunkált részeken, és csökkenti a megmunkálás pontosságát.
- Használjon mérőórát az orsó kifutásának mérésére. Ha szükséges, állítsa be az orsó csapágyait vagy az orsómotor rögzítését, hogy csökkentse a kifutást.
Szerszámeltolás kalibrálása
- Szerszámhossz-eltolás kalibrálása
- A szerszámhossz-eltolás a szerszám csúcsa és a gép referenciapontja közötti távolság. A nem megfelelő szerszámhossz-eltolás helytelen megmunkálási mélységet eredményezhet.
- A szerszám hosszának méréséhez használjon szerszámbeállítót vagy tapintót. Írja be a mért értékeket a CNC rendszerbe szerszámhossz-korrekcióként.
- Szerszámsugár-eltolás kalibrálása
- A sugárral rendelkező forgácsolószerszámoknál, mint például a kerek orrú esztergaszerszámoknál, a szerszámsugár-eltolás szükséges a pontos megmunkálás érdekében.
- Mérje meg a szerszám sugarát egy szerszámmérő eszközzel. Írja be a mért sugárértéket a CNC rendszerbe szerszámsugár-eltolásként.
Speciális kalibrációs eszközök használata
Az olyan alapvető eszközökön kívül, mint a lézeres interferométerek és fordulatszámmérők, néhány fejlett kalibrációs eszköz is elérhető a piacon. Ezek az eszközök részletesebb és pontosabb információkat nyújthatnak a CNC rendszer teljesítményéről. Például egyes fejlett diagnosztikai szoftverek elemezhetik a kalibrálási folyamat során gyűjtött adatokat, és javaslatokat tehetnek a további optimalizáláshoz.
A rendszeres kalibrálás fontossága
A vízszintes eszterga CNC rendszerének rendszeres kalibrálása kulcsfontosságú a teljesítményének hosszú távú megőrzéséhez. A gép használata során alkatrészei fokozatosan elhasználódnak, és a CNC rendszer pontossága csökkenhet. A gép rendszeres időközönkénti kalibrálásával (pl. félévente vagy évente egyszer, a használattól függően) biztosíthatja, hogy a gép továbbra is kiváló minőségű alkatrészeket gyártson.
Következtetés

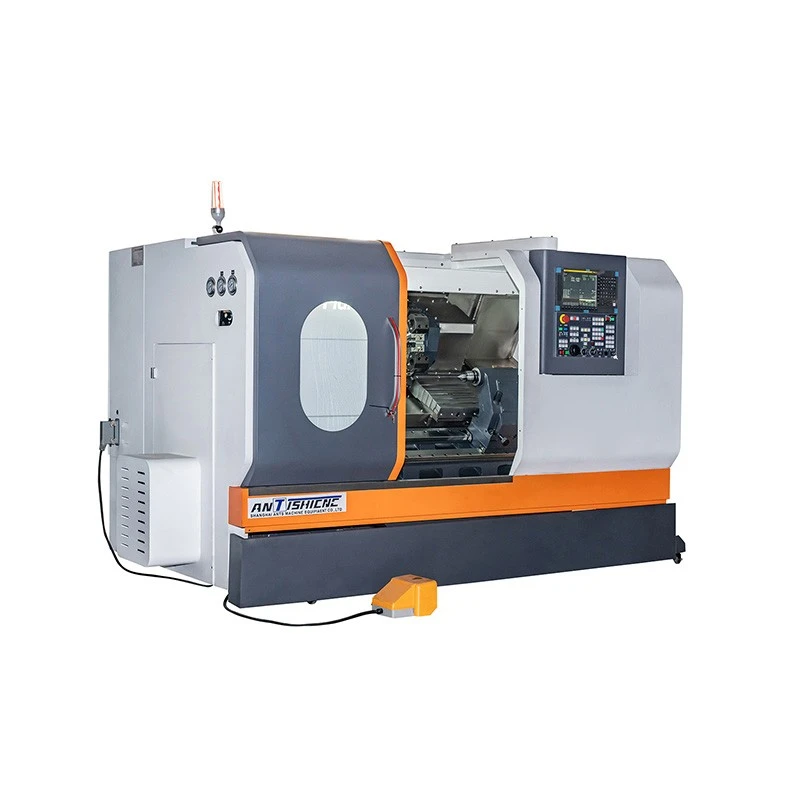

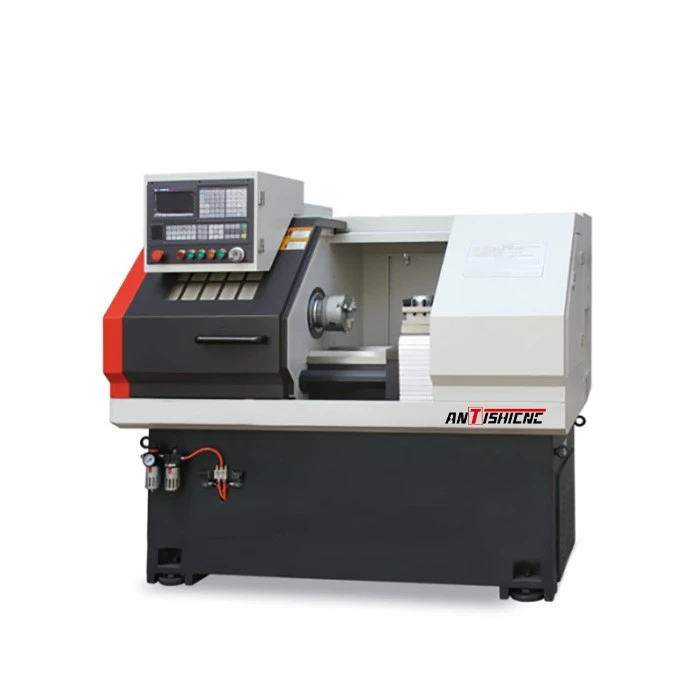

A vízszintes eszterga CNC rendszerének kalibrálása összetett, de elengedhetetlen folyamat. A fent vázolt lépések követésével és a megfelelő szerszámok használatával biztosíthatja, hogy CNC vízszintes esztergagépe nagy pontossággal és hatékonyan működjön. Ha kiváló minőséget keresFerde ágy CNC,Vízszintes ferde ágyas esztergavagyVízszintes Eszterga, azért vagyunk itt, hogy a legjobb megoldásokat kínáljuk Önnek. Esztergagépeinket úgy terveztük, hogy megfeleljenek a legmagasabb minőségi és teljesítménykövetelményeknek, és professzionális kalibrációs szolgáltatásokat kínálunk, hogy gépe a lehető legjobban működjön.
Ha felkeltette érdeklődését termékeink, vagy további információra van szüksége a CNC rendszer kalibrálásával kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzési és további megbeszélések miatt. Elkötelezettek vagyunk amellett, hogy kiváló termékeket és szolgáltatásokat nyújtsunk Önnek.
Hivatkozások
- "CNC megmunkálási kézikönyv", John Doe
- "Precíziós mérnöki munka az esztergaműveletekben", Jane Smith
