Bevezetés

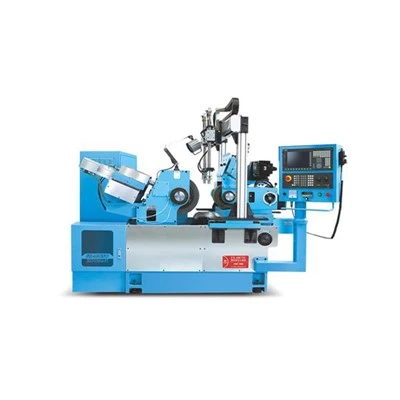

A kicsi középső nélküli daráló testét és a kulcsfontosságú alkatrészeket FC-30 kiváló minőségű öntöttvassal öntik, mesterséges normalizálással és természetes öregedéssel kezelik, és világszínvonalú berendezések, például a Yasda, a Mitsui Seiki stb. Egyszeri rögzítésével, mikron szintű pontossággal, a nagy merevség és a hosszú távú stabilitás alapjaival.

Az orsó eredeti Tajvanból származik, SNCM-21H ötvözetből készült acélból készült, edzett, karburizált és számítógépes vezérlésű kriogén kezelésből, amelynek felületi keménysége nagyobb vagy egyenlő a HRC-62 fokral, az egyoldalú, hatékony edzett rétegnél, amely nagyobb vagy egyenlő, és egy dinamikus olajfilm-kialakítás, amely jelentősen javítja az őrlést és a tartósságot.

A meghajtó rendszert egy Tajvan Delta Stepless Speed Motor hajtja, hogy meghajtsa a beállító kerék orsót. Az FX-12S sebességszabályozása 0-320 fordulat / perc digitális vezérlés, és a sebesség rugalmasan beállítható, hogy megfeleljen az optimális lineáris sebességnek, és állandó maradjon, amikor a beállító kerék külső átmérője megváltozik. A szervómotor innovatív módon van felszerelve a beállítási kerékdobozba, és közvetlenül a szinkron öv vezeti, elkerülve a hagyományos láncátvitel hátrányait és csökkentve a karbantartási költségeket.

A kenés és a hűtés szempontjából az orsó automatikus kenése és a hidraulikus öltözőberendezés megosztja az olajszivattyút, és a külső olajtartály kényelmes a tisztításhoz és az olajcserehez; A keringőolajat dupla olajszűrővel szűrjük és nyomásszabályozóval felszereljük, és a kettősáramú hűtőrendszer biztosítja az orsóolaj állandó hőmérsékletét, amely hatékonyan meghosszabbítja az orsó élettartamát.

Az elektromos rendszer elfogadja a Japán Fuji áramkört, amely gyönyörű, tartós és könnyen kezelhető. A kibővített elektromos doboz magassága optimalizálja a működési élményt, miközben javítja a hőeloszlásokat a kis középső nélküli daráló stabil működésének biztosítása érdekében.

Műszaki paraméter

Paraméterek	Egység	FX-12
Feldolgozási tartomány (átmérő)	mm	0.5-40
A kerékcsiszolás a kerék méretét (OD * szélesség * id)	mm	Φ305150Φ120
A kerék méretének beállítása (OD * szélesség * id)	mm	Φ205150Φ90
Csiszoló kerék sebessége	FORDULAT	1950
Állítsa be a kerék sebességét (végtelenül változó)	FORDULAT	0-320
Kerékgyűjtő motor	KW	5.5
A kerékmotor beállítása (szervo motor)	KW	2.0
Hidraulika szivattyú hajtó motor	KW	0.75
Hűtőszivattyú hajtó motor	KW	0.125
Beállítási kerék takarmány kézkerék	mm	3,5/forduljon 0,02/skála
Beállítási kerék finom beállítási kézikereke	mm	0,1/fordulás 0,001/skála
Asztali takarmány kézikerek	mm	7/forduljon 0,05/skála
Munkafolyamat finom beállítási kézikerek	mm	0,2/fordulás 0,001/skála
Takarmányterep	mm	1,5/forduljon 0,01/skála
Állítsa be a kerék dőlési szögét	Fok	+5 fok --3 fok
Állítsa be a kerék forgási szögét	Fok	± 6 fok
Mechanikai méretek	mm	1800 × 1400 × 1450 mm
Csomagolási méret	mm	2350 × 1650 × 1770 mm
Géptömeg	Kg	1800
Csomagolási súly	Kg	2000

Szabványos alkatrészek

NEM.	TÉTEL	Márka/modell	Származás	Qty
1	Csiszolókerék	Norton	Egyesült Államok	1dbs
2	Beállító kerék	Horgony	Tajvan, Kína	1dbs
3	Orsó	Jianchang	Tajvan, Kína	2 készlet
4	Karima	Qiandao	Tajvan, Kína	2 készlet
5	Hidraulikus munkaállomás és olajszivattyú	Quunche	Tajvan, Kína	1 készlet
6	Meghajtócsavar	PMI	Tajvan, Kína	2 készlet
7	Elektromos rendszerek és kapcsolók stb.	Fuji	Japán	1 készlet
8	Kenőolajrendszer	Proton	Tajvan, Kína	1 készlet
9	Kerekes motorcsiszoló motor	Donlim	Tajvan, Kína	1 készlet
10	Szervo motor	Delta	Tajvan, Kína	1 készlet
11	működő lámpa	KIMAGASLÓ	Tajvan, Kína	1 csoport
12	Gyémánt éles toll	Besdia	Tajvan, Kína	2 db
13	Vízszivattyú	Jiuwei	Tajvan, Kína	1 készlet
14	Szerszámtartó és késtábla	Anthishi	Kína	2 készlet
15	Eszköztár és karbantartási eszközök	Anthishi	Kína	1 készlet
16	Gépszintű alapozó csavarok és alapbetétek	Anthishi	Kína	1 készlet
17	Karima húzókészlet	Anthishi	Kína	1 készlet
