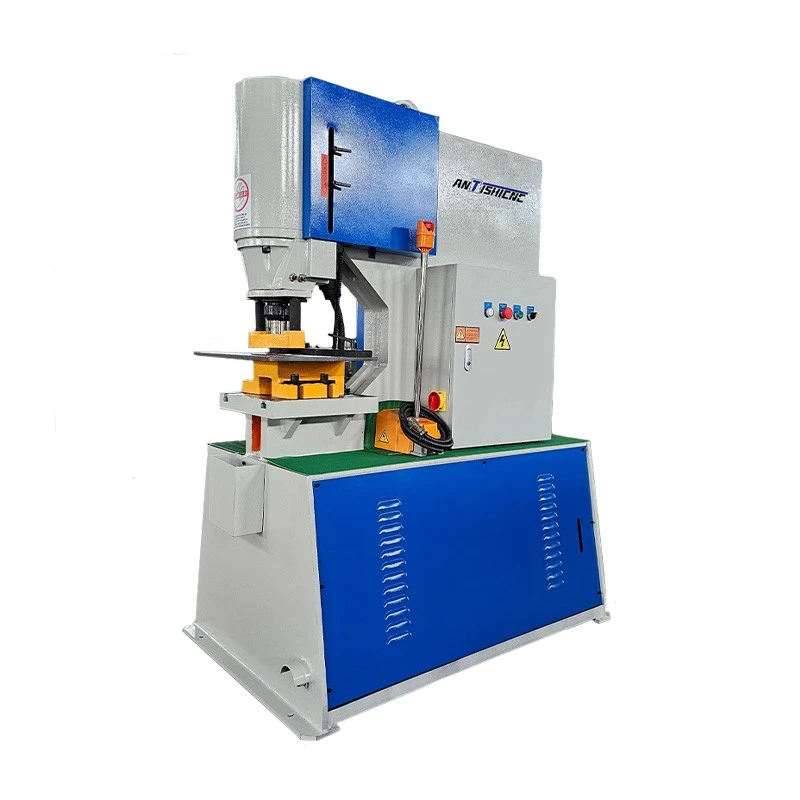

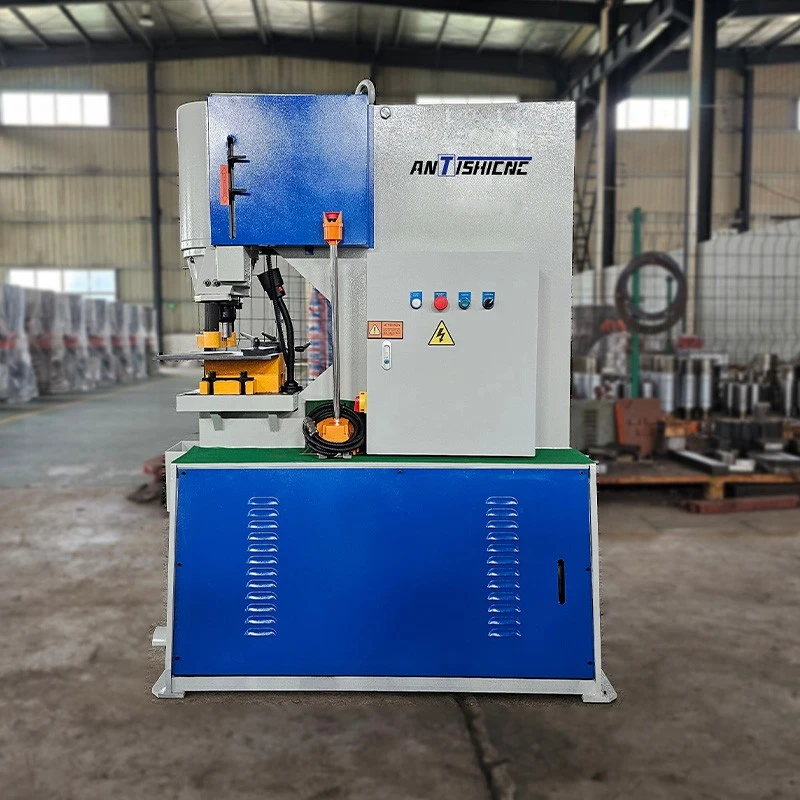

A lyukasztó nyírógép kiváló lyukasztási képességekkel büszkélkedhet, képes lyukakat lyukasztani 35 × 25 mm -ig vagy 50 × 18 mm -ig (átmérő × vastagság), beleértve a kerek, négyzet alakú és hosszúkás lyuk típusokat. 20 mm -es stroke -val akár 26 ciklust is elérhet percenként. 500 mm-es torokmélysége ideális a kis és közepes méretű munkadarabok kötegelt feldolgozásához.
A bevágási funkció ugyanolyan képes, támogatja a téglalap alakú bevágásokat (57 × 100 × 14 mm) és a V-nyelvet (105 × 105 × 13 mm és 145 × 145 × 12 mm), pontos eredményeket adva a szabálytalan alak feldolgozásához.
A dedikált szerszámokkal a gépet prés vagy hajlítógépként történő felhasználásra lehet kibővíteni, egy-V hajlítás elvégzésével 250 × 20 mm-es munkadarabokon, több V hajlítás 600 × 5 mm-es anyagokon, és csövek vége a csöveken ⌀100 mm-ig.
A lyukasztó nyírógépet mind a kényelem, mind a hatékonyság érdekében tervezték, 1065 mm -es működő magassággal, az egyszerű működés érdekében. Kompakt lábnyoma van, amelynek mérete 1600 × 800 × 2000 mm és nettó tömege 2700 kg. A 7,5 kW-os motorral működő motorral stabil teljesítményt nyújt, megbízható és hatékony all-in-egy megoldást kínál a fémgyártási igényekhez.
- Opcionális szerszámkészítés
- Automatikus olajhűtő rendszer
- Max.500/750 mm torok mélysége a lyukasztóállomáshoz
- CNC helymeghatározó rendszer
Népszerű tags: Lyukasztó nyírógép, China Punch nyírógép -gyártók, beszállítók, gyár
Paraméter
|
Hidraulikus lyukasztógép Q35YC sorozat |
Q35YC-25 |
|
|
Lyukasztás |
Nyomás (kN) |
1200 |
|
Fenyegetés mélysége (mm) |
500 |
|
|
Max. Ütéshossz |
80 |
|
|
Ciklusok / perc. (20 mm -es stroke) |
26 |
|
|
Lyukasztó képesség |
35 x 25 |
|
|
50 x 18 |
||
|
Működési magasság meghalni |
1065 |
|
|
Bevágás |
Téglalap alakú Notcher (w x d x t)* |
57 x 100 x 14 |
|
Vee-Notcher (X oldal x t)* |
105 x 105 x 13 |
|
|
Nagy V-Notcher (X oldal x t)* |
145 x 145 x 12 |
|
|
Különleges eszközök |
Single vee sajtófék (w x t)* |
250 x 20 |
|
Multi Vee sajtófék (w x t)* |
600 x 5 |
|
|
Csőhálózat az ízülethez* |
⌀100 |
|
|
Mások |
Gépméret (l x w x h) (mm) |
1600x800x2000 |
|
Elektromos energia (KW) |
7.5 |
|
|
Nettó súly (kgs) |
2700 |
|
