Felszerelések bevezetése

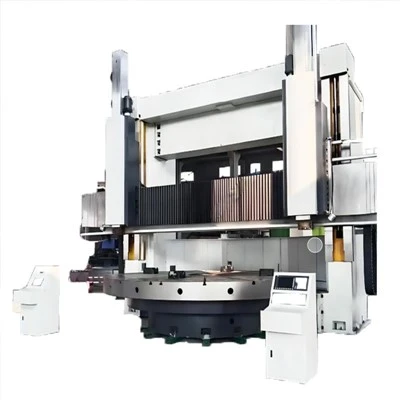

A CNC függőleges fúró erőteljes teljesítményt nyújt, amelyet egy 55 kW-os szervo motor vezet egy négysebességű sebességváltón keresztül. A munkaasztal 63 kN · m nyomatékkimenetet biztosít, és támogatja a 2–63 r/perc orsósebességtartományt, lehetővé téve a belső és külső hengeres felületek, kúpos felületek, lapos felületek, ívek és komplex forgási kontúrok hatékony durva és befejező megmunkálását. A kettős szerszámbejegyzés együttműködésben működnek, a megfelelő szerszámbejegyzés 50 kN -os vágóerőt és a bal 45 kN -t kínál. A rendszer nagyrészes RAM-mal (260 × 260 mm) és 40 × 40 mm-es szerszámszárral kombinálva a rendszer stabil vágási támogatást biztosít.
CNC függőleges fúró a precíziós vezérlés szempontjából, a takarmányrendszer 30 N · m nyomatékot használ, és lépcső nélküli takarmány -sebességet biztosít 0,1 és 2000 mm/perc között, gyors átjárási sebességgel 2000 mm/perc -ig a megmunkálási hatékonyság maximalizálásához. A Crossbeam utazási tartománya 1250 mm, és 300 mm/perc sebességgel mozog. A 750 mm -es széles vezető vasúti kialakítás javítja az általános szerkezeti stabilitást, míg az 1800 mm -es magas forgó nyereg növeli a megmunkálási rugalmasságot. A gép 7,8 × 5,8 × 5,4 méter lábnyomot foglal el, és körülbelül 50,5 tonnát súlyú, robusztus és megbízható megoldást kínálva közepes és nagy munkadarab megmunkáláshoz.
Népszerű tags: CNC függőleges fúró, Kína CNC függőleges fúrógyártók, beszállítók, gyár
Műszaki paraméter
|
Előírások |
CK5250X45/50 |
|
Maximális fordulási átmérő |
4000 mm |
|
Asztalátmérő |
3200 mm |
|
Maximális megmunkálási magasság |
2500 mm |
|
Maximális munkadarab súlya |
20 t |
|
Maximális asztali nyomaték |
63 kN · m |
|
A sebességváltók száma |
Négysebességű lépés nélküli |
|
Asztali sebességtartomány |
2 ~ 63 R/perc |
|
Függőleges szerszám oszlop vízszintes lökése |
-50-2150 mm |
|
RAM Stroke of Vertical Tool oszlop |
1700 mm |
|
Kos keresztmetszeti dimenzió |
260x260 mm |
|
Szerszám szár keresztmetszeti dimenzió |
40 × 40 mm |
|
A megfelelő szerszámoszlop vágóerője |
50 kN |
|
A bal oldali szerszám oszlop vágóereje |
45 KN |
|
A szerszámbejátszási tartománytartomány |
0,1-2000 mm/perc |
|
Előtolási sebesség lépések |
Lépcsős |
|
A szerszám oszlop gyors átjárási sebessége |
2000 mm/perc |
|
Adagolási szervmotor nyomatéka |
30 N·m |
|
Keresztmosás stroke |
1250 mm |
|
Keresztirányú mozgási sebesség |
300 mm/perc |
|
CrossBeam Guideway szélessége |
750 mm |
|
A forgó nyereg magasságának magassága |
1800 mm |
|
Fő motoros teljesítmény |
55 kW |
|
Crossbeam emelési motor teljesítménye |
11 kW |
|
Szerszámgép súlya (kb.) |
50.5 t |
|
A szerszámgép általános mérete |
7800x5800x5400 mm |
Szabványos berendezés
|
Nem |
Előírások |
|
1 |
Jobb szerszámbejegyzés: Siemens 828D rendszer (2-tengelyes vezérlés); Balra szerszámbejegyzés: DVT rendszer |
|
2 |
Négyszögletes kos szerkezet |
|
3 |
Négysebességű lépés nélküli sebességváltó |
|
4 |
Fő motor: 55 kW szervó motor |
|
5 |
Kriaszpeam sétányra |
|
6 |
Felfüggesztett Pushbutton állomás |
