A megmunkálás területén az univerzális eszterga a precizitás és a sokoldalúság sarokköve. Vezető univerzális esztergaszállítóként gyakran kérdeznek tőlem, hogy egy univerzális esztergagép milyen toleranciát tud elérni. A tolerancia kritikus tényező a megmunkálásban, mivel ez határozza meg a késztermék pontosságát és minőségét. Ebben a blogbejegyzésben az univerzális esztergagépek tűrésfogalmával foglalkozom, feltárom az azt befolyásoló tényezőket, és kitérek a különböző megmunkálási műveleteknél elérhető tűrésekre.
A tolerancia megértése az univerzális esztergagépekben
A tűrés a megmunkált alkatrész méreteinek megengedett eltérésére vonatkozik. A névleges méretből plusz vagy mínusz értékként van kifejezve. Például, ha egy alkatrész átmérője 50 mm ±0,05 mm tűréssel, akkor az alkatrész elfogadható átmérőtartománya 49,95 mm és 50,05 mm között van. A tolerancia kulcsfontosságú annak biztosításában, hogy az alkatrész illeszkedjen és megfelelően működjön a nagyobb összeállításban.
Az univerzális esztergagépeknél a tűréshatárt több tényező határozza meg, többek között a gép kialakítása, alkatrészeinek minősége, a használt forgácsolószerszámok és a kezelő képessége. Egy jól megtervezett és karbantartott univerzális esztergagép, amely kiváló minőségű alkatrészekkel és vágószerszámokkal van felszerelve, nagyon szűk tűréseket tesz lehetővé. Azonban ezen tűréshatárok eléréséhez precíziós tervezés, megfelelő beállítás és gondos működés kombinációja szükséges.
Az univerzális esztergagépek toleranciáját befolyásoló tényezők
Gép tervezés és kivitelezés
Az univerzális eszterga tervezése és felépítése jelentős szerepet játszik tűrési képességeinek meghatározásában. A merev és stabil gépszerkezet elengedhetetlen a rezgések minimalizálásához és a pontos megmunkálás biztosításához. Az esztergaágynak például jó minőségű öntöttvasból vagy acélból kell készülnie, hogy szilárd alapot biztosítson a vágási műveletekhez. A vezérorsót és az előtoló mechanizmusokat is pontosan kell gyártani, hogy biztosítsák a vágószerszám sima és pontos mozgását.
Vágószerszámok
A vágószerszámok megválasztása egy másik kritikus tényező a szűk tűrés elérésében. A keményfémből vagy más fejlett anyagokból készült kiváló minőségű vágószerszámok jobb vágási teljesítményt és hosszabb élettartamot biztosítanak. A forgácsolószerszám geometriája, például a dőlésszög, a hézagszög és a vágóél sugara szintén befolyásolja a megmunkálási művelet pontosságát. A megfelelően köszörült vágószerszám csökkentheti az egy menetenként eltávolított anyag mennyiségét, ami simább felületet és jobb méretpontosságot eredményez.
Kezelői készség
A szűk tűrések elérésében talán a legfontosabb tényező a kezelő készsége és tapasztalata. A tapasztalt kezelő tudja, hogyan kell a gépet helyesen beállítani, kiválasztani a megfelelő forgácsolási paramétereket, és figyelemmel kíséri a megmunkálási folyamatot, hogy biztosítsa a kívánt tűréshatárokat. Szükség szerint módosíthatják a vágószerszámot és a gép beállításait, hogy kiegyenlítsék az anyag vagy a megmunkálási körülmények változásait.
Anyagtulajdonságok
A megmunkálandó anyag tulajdonságai is befolyásolhatják az elérhető tűréshatárt. A keményebb anyagokat, például a rozsdamentes acélt vagy a titánt nehezebb megmunkálni, és eltérő forgácsolási paramétereket és szerszámokat igényelhetnek, mint a lágyabb anyagok, például az alumínium vagy a sárgaréz. Az anyag szemcseszerkezete és homogenitása szintén befolyásolhatja a megmunkálási művelet pontosságát.
Univerzális esztergagépek elérhető tűrései
Az elérhető tűrés az univerzális esztergagépben az adott megmunkálási művelettől és az alkatrész követelményeitől függ. Az univerzális esztergagépek általában ±0,01 mm és ±0,1 mm közötti tűréseket tudnak elérni a legtöbb általános megmunkálási műveletnél, mint például az esztergálás, a homloklapozás és a menetvágás. A fejlett technikák és a nagy pontosságú berendezések használatával azonban még szűkebb tűrések érhetők el, egészen ±0,001 mm-ig vagy annál kisebbig.
Esztergaműveletek
Az esztergálási műveleteknél az elérhető tűrés jellemzően ±0,02 mm és ±0,05 mm között van. Ezt a tűréshatárt olyan tényezők befolyásolhatják, mint a munkadarab átmérője, a vágási sebesség, az előtolás és a fogásmélység. A forgácsolási paraméterek gondos megválasztásával és jó minőségű vágószerszámok használatával pontosabb esztergálási műveletek érhetők el.
Szembenézési műveletek
A munkadarab homlokfelületének megmunkálását magában foglaló burkolati műveletek ±0,01 mm és ±0,03 mm közötti tűréseket érhetnek el. A ráfordítási művelet pontossága a vágószerszám síkságától és a gép stabilitásától függ. Egy jól karbantartott, merev szerkezetű esztergagép éles vágószerszámmal kiváló síkságot és méretpontosságot biztosíthat.
Menetelési műveletek
A menetvágás bonyolultabb megmunkálási művelet, amely a vágószerszám és az előtolás pontos szabályozását igényli. A menetvágási műveleteknél elérhető tűrés jellemzően ±0,01 mm és ±0,02 mm között van. A menet pontossága a menetemelkedéstől, a munkadarab átmérőjétől és a vágószerszám minőségétől függ. Nagy pontosságú menetvágó szerszám használatával és az előtolás gondos beállításával pontos és egyenletes menetek érhetők el.
Univerzális eszterga kínálatunk
Univerzális esztergabeszállítóként esztergagépek széles választékát kínáljuk ügyfeleink sokrétű igényeinek kielégítésére. A miénkExtra nagy teherbírású esztergagépnagy igénybevételű megmunkálási alkalmazásokhoz készült, robusztus felépítésével és nagy pontosságú alkatrészekkel. Szűk tűréseket tud elérni különféle megmunkálási műveletekben, így ideális olyan iparágakban, mint az autóipar, a repülőgépipar és a gyártás.
A miénkNagy esztergagépnagy átmérőjű munkadarabok megmunkálására alkalmas. Tágas munkaterülettel és nagy teljesítményű motorral rendelkezik, amely lehetővé teszi a nagy alkatrészek hatékony és pontos megmunkálását. Fejlett vezérlőrendszerével és precíziós komponenseivel a legigényesebb alkalmazásokban is kiváló tűréseket tud elérni.

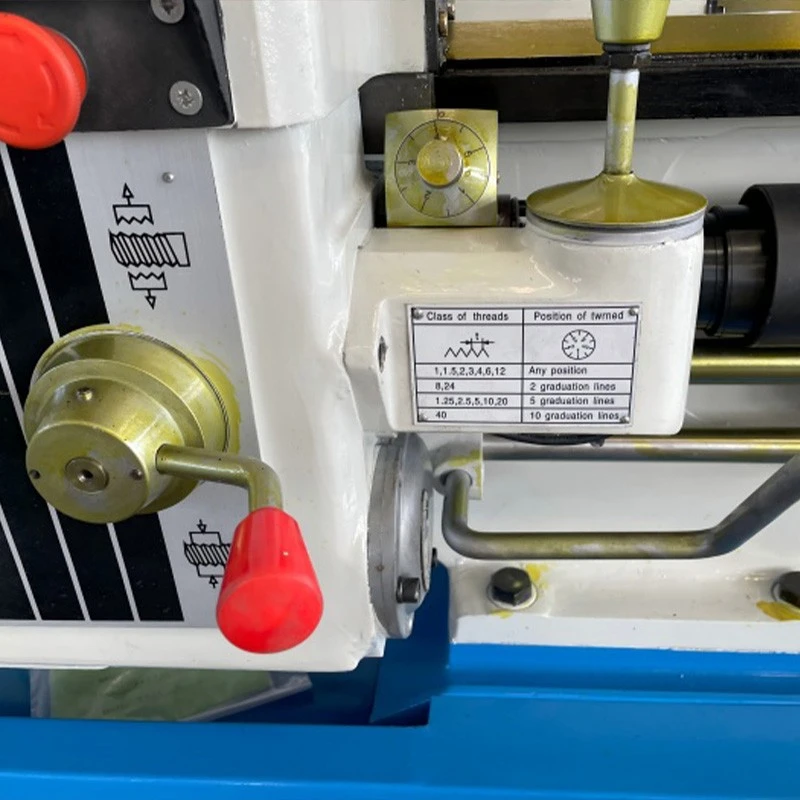

Azon vásárlóink számára, akik meghatározott hosszúságú esztergagépet igényelnek, ajánljuk aEsztergagép 8 láb. Ezt a gépet úgy tervezték, hogy egyensúlyt biztosítson a méret és a teljesítmény között, így számos megmunkálási feladatra alkalmas. Magas szintű pontosságot és ismételhetőséget érhet el, biztosítva a késztermékek állandó minőségét.
Beszerzésért forduljon hozzánk
Ha egy univerzális esztergagépet keres, kérjük, forduljon hozzánk, hogy megbeszéljük egyedi igényeit. Szakértői csapatunk készséggel áll rendelkezésére, hogy részletes tájékoztatást nyújtson termékeinkről, beleértve azok tűrésképességét, jellemzőit és árait. Segítünk az alkalmazásához megfelelő esztergagép kiválasztásában, valamint technikai támogatást és képzést nyújtunk.
Legyen szó egy kis műhelyről vagy egy nagy gyártóüzemről, rendelkezünk az Ön igényeinek megfelelő szakértelemmel és erőforrásokkal. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk biztosítja, hogy megbízható és nagy teljesítményű univerzális esztergagépet kapjon, amely segít elérni megmunkálási céljait.
Hivatkozások
- John A. Schey "Machining Fundamentals".
- "Modern megmunkálási technológia", Peter H. Nachtigall
- „Gyártástechnika és technológia”, Serope Kalpakjian és Steven R. Schmid
