Bevezetés

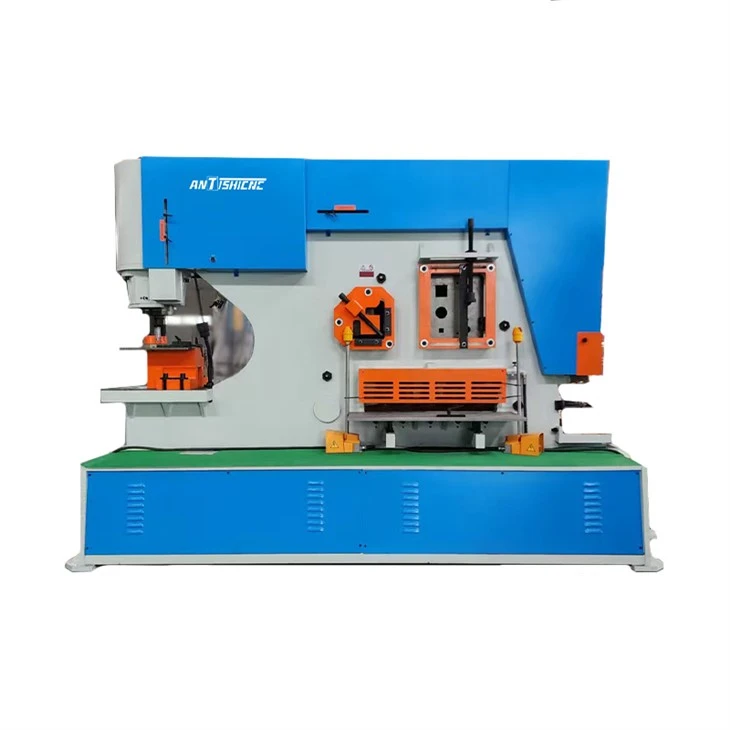

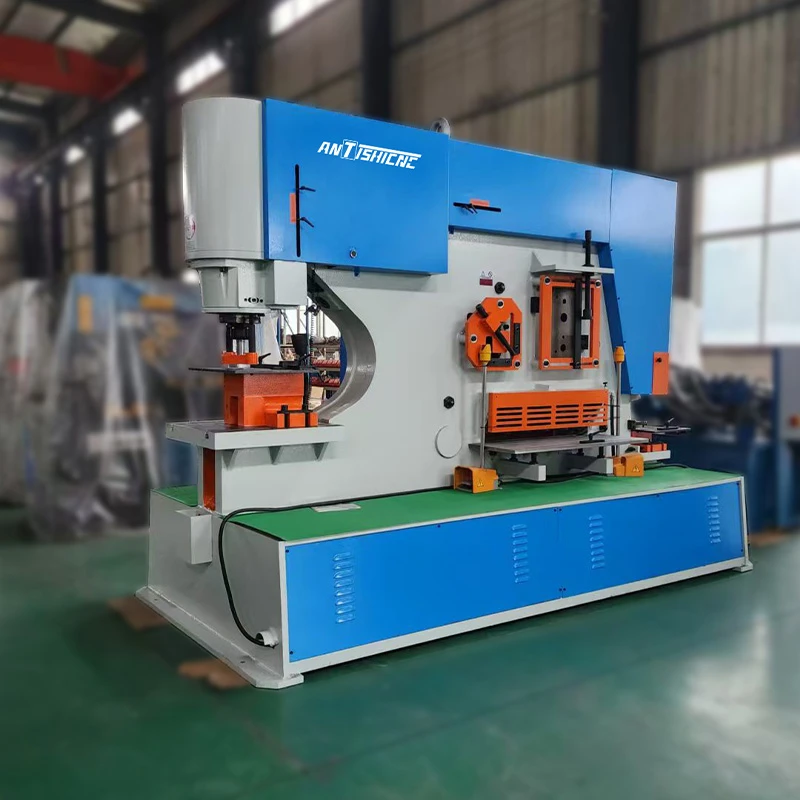

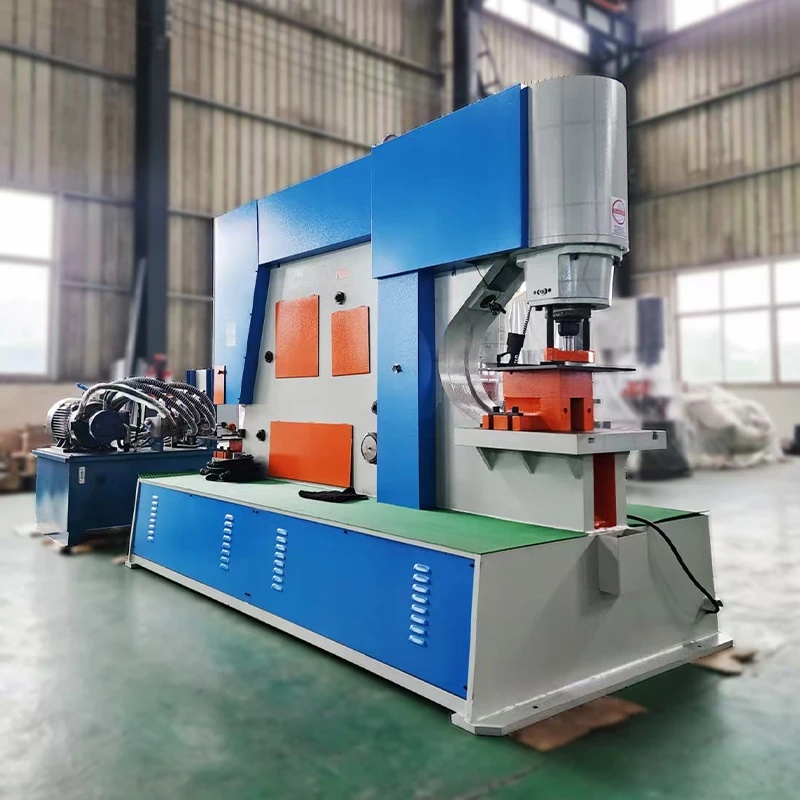

A sokoldalúsághoz tervezték, a Q35Y -50 55 tonnás vasfeldolgozó integrálja a több feldolgozási funkciót egy robusztus gépbe, beleértve:
Kerek, négyzet alakú és hosszúkás lyukak lapos rudakban, acéllemezekben, szög acél, C-csatornák és H-gerendák.
Lapos rudak, legfeljebb 750 × 30 mm-ig, szög acél (90 fokig 200 × 200 × 20 mm, 45 fok 120 × 120 × 10 mm), kerek rudak (Ø80 mm), négyzet alakú rudak (65 mm), C-csatornák (320 × 92 × 12 mm) és I-A-Beams (320 × 130 × 10 mm).
Nagy pontosságú téglalap alakú (60 × 100 × 20 mm), standard és nagy V-sírok (legfeljebb 145 × 145 × 15 mm).
Egyetlen VEE sajtófék (250 × 24 mm), több vee fék (700 × 8 mm) és csőcsuklóhúsos bevágás Ø100 mm -es csőhöz.

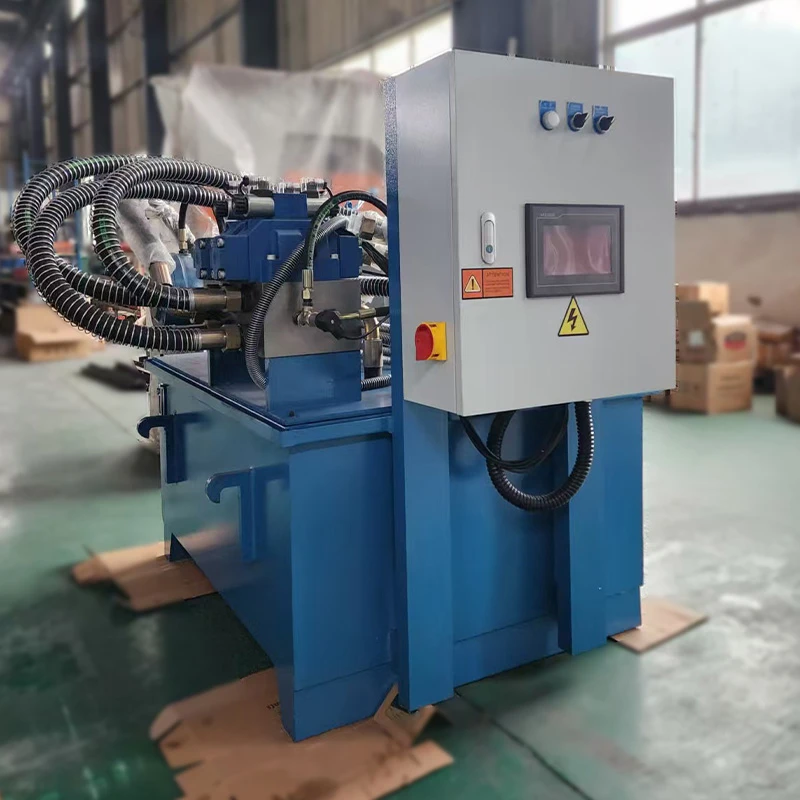

- A Q345 acélkerettel épített 55 tonnás vasfeldolgozó professzionálisan tervezett szerkezetű, nagy merevséggel és rezgési ellenállással. Két erőteljes hidraulikus hengerrel, intelligens hiba -azonosító rendszerrel, túlterhelésvédelemmel és egy elektromos hátsó mérőeszközzel van felszerelve, amely az automatikus stop segítségével, javítva a működési biztonságot és a pontosságot. A hidraulikus üzemanyagtartályt és a keretet házon belül gyártják a minőség-ellenőrzés biztosítása érdekében.
- További felhasználóbarát funkciók közé tartozik a mozgatható munkavégzés, az vonalzó skálájával történő stroke-beállítás, mindkét hengeres jelző kijelzők, valamint egy nagy, uralkodó munkatábla a nyíráshoz és a bevágáshoz. Az 55 tonnás vasfeldolgozó teljes mérete 3000 × 1440 × 2400 mm, összesen 18 kW teljesítmény és 12 800 kg nettó súlya, a Q35Y-50 páratlan teljesítményt, megbízhatóságot és hatékonyságot kínál a nagy teljesítményű fémgyártási műhelyekhez.
Népszerű tags: 55 tonnás vasfeldolgozó, Kína 55 tonnás vasfeldolgozó gyártók, beszállítók, gyár
Paraméter
|
Hidraulikus vasfeldolgozó Q35Y sorozat |
Q35Y-50 |
|
|
Lyukasztás |
Nyomás (kN) |
2500 |
|
Torok mélysége (mm) |
600 |
|
|
Max. Ütéshossz |
80 |
|
|
Ciklusok / perc. (20 mm -es stroke) |
22 |
|
|
Lyukasztó kapacitás (átmérő x vastagság) (mm) |
40 × 40 |
|
|
50 × 32 |
||
|
Működési magasság meghalni |
1245 |
|
|
Lapos nyírás |
Lapos bár nyírása |
400 × 40 |
|
750 × 30 |
||
|
Pengek hossza |
760 |
|
|
Szög karima burkolat |
200 |
|
|
Működési magasság |
950 |
|
|
Szögnyíróság |
Szög acéllemez (90 fok) (mm) |
200 × 200 × 20 |
|
Szög acéllemez (45 fok) (mm) |
120 × 120 × 10 |
|
|
Működési magasság |
1460 |
|
|
Bárnyírás |
RoundSquare bár nyíró (mm) |
80/65 |
|
Csatornacél (mm) |
320 × 92 × 12 |
|
|
I BEAM acél (mm) |
320 × 130 × 10 |
|
|
Működési magasság |
1550 |
|
|
Bevágás |
Téglalap alakú Notcher (w × d × t) |
60 × 100 × 20 |
|
Vee-Notcher (oldal × oldal × t) |
105 × 105 × 15 |
|
|
Nagy V-Notcher (oldal × oldal × t) |
145 × 145 × 15 |
|
|
Működési magasság |
975 |
|
|
Különleges eszközök |
Single Vee sajtófék (w × t) |
250 × 24 |
|
Multi Vee sajtófék (w × t) |
700 × 8 |
|
|
Csőhálózat az ízülethez |
⌀100 |
|
|
Mások |
Gépméret (l × w × h) (mm) |
3000x1440x2400 |
|
Elektromos energia (KW) |
18 |
|
|
Nettó súly (kgs) |
12800 |
|
