Bevezetés

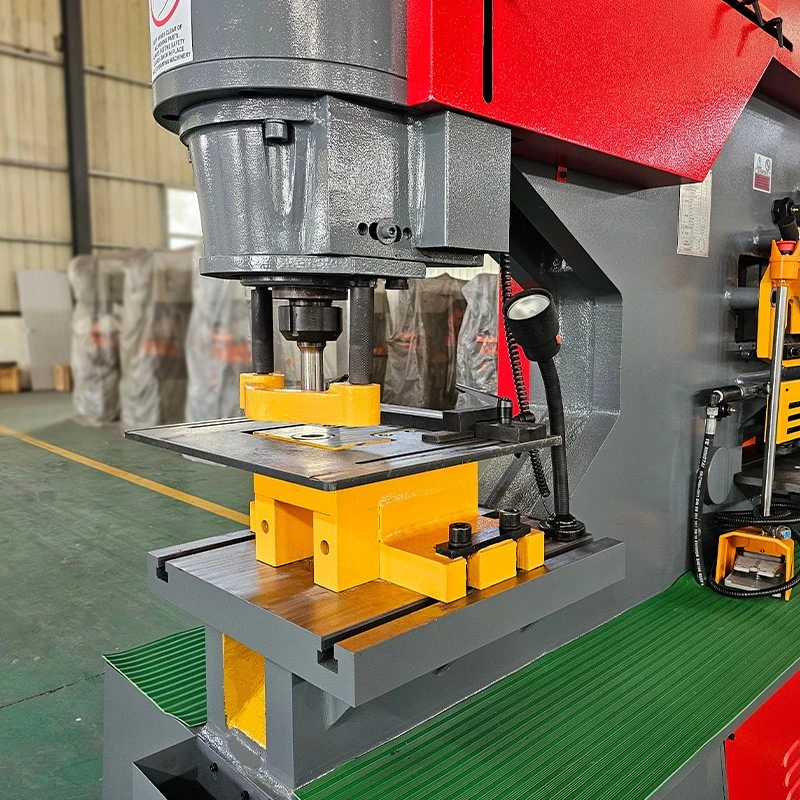

A CNC vasmunkás 50 x 24 mm -ig (átmérőjű x vastagság) lyukasztó lyukakat képes lyukasztani. 20 mm-es stroke esetén akár 25 ciklust is elérhet percenként, kiegyensúlyozva a nagy szilárdságú lyukasztást a hatékony ciklusidővel. 1170 mm -es munkaerője megfelel az ergonómiai működési követelményeknek.
A Q35Y-30 kivételes alkalmazkodóképességgel büszkélkedhet a profilok széles skálájához:

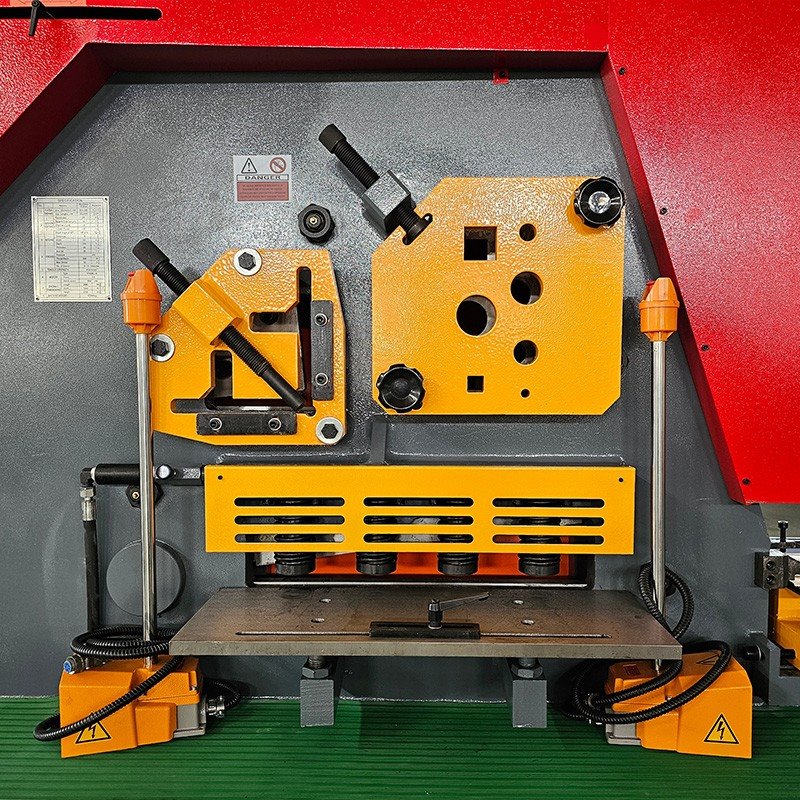

- A síklemez -nyírási rendszer egyetlen vágással képes feldolgozni az acéllemezeket 330 x 30 mm -re vagy 600 x 20 mm -re, 605 mm hosszú pengével felszerelve a sima vágásokhoz.

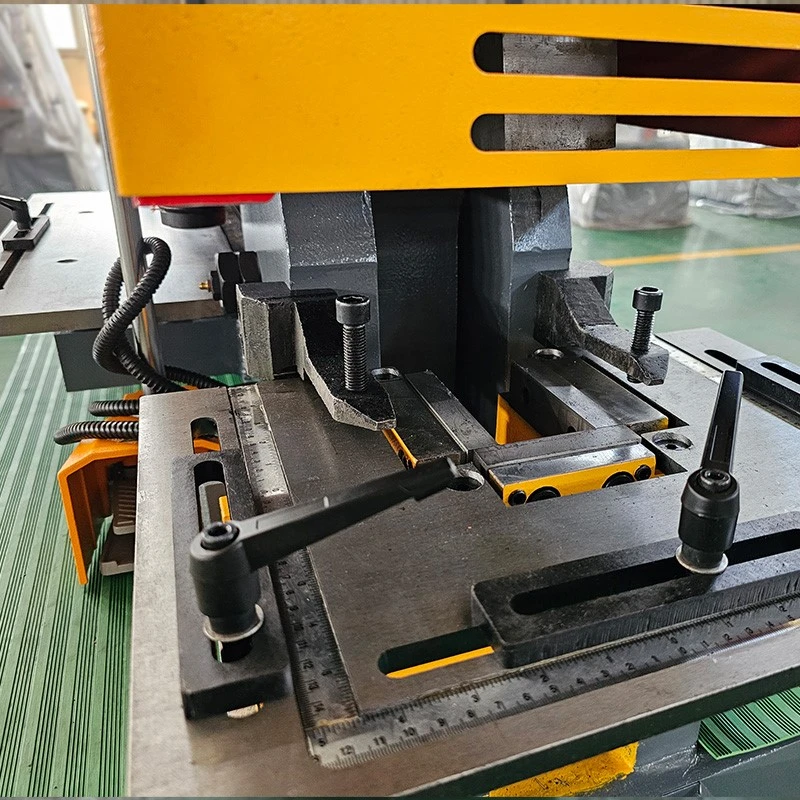

- A szögnyíró rendszer támogatja a 90 fokos szögek nagy pontosságú vágását, akár 180 x 180 x 16 mm-ig és 45 fokos szöget 60 x 60 x 6 mm-ig.
- A bárnyírási rendszer a profilok széles skáláját lefedi, beleértve a kerek acél (Ø65 mm), a négyzet alakú acél (Ø55 mm), a csatornacél (280 x 86 x 11,5 mm) és az I-gerendák (280 x 124 x 10,5 mm). A 1470 mm -es munkaerő -magasság biztosítja a rugalmas és kényelmes működést.
A CNC vasfeldolgozó szintén támogatja a téglalap alakú hornyot (60 × 100 × 16 mm) és a V-hornyolás (legfeljebb 145 × 145 × 13 mm). Az opcionális egyv-os hajlítás (250 × 20 mm) és a multi-V hajlító szerek (700 × 5 mm) elpusztulnak komplex formázási folyamatokhoz. Támogatja az Ø100 mm -es csőcsuklók groovingját is, alkalmazkodva a különféle feldolgozási igényekhez.

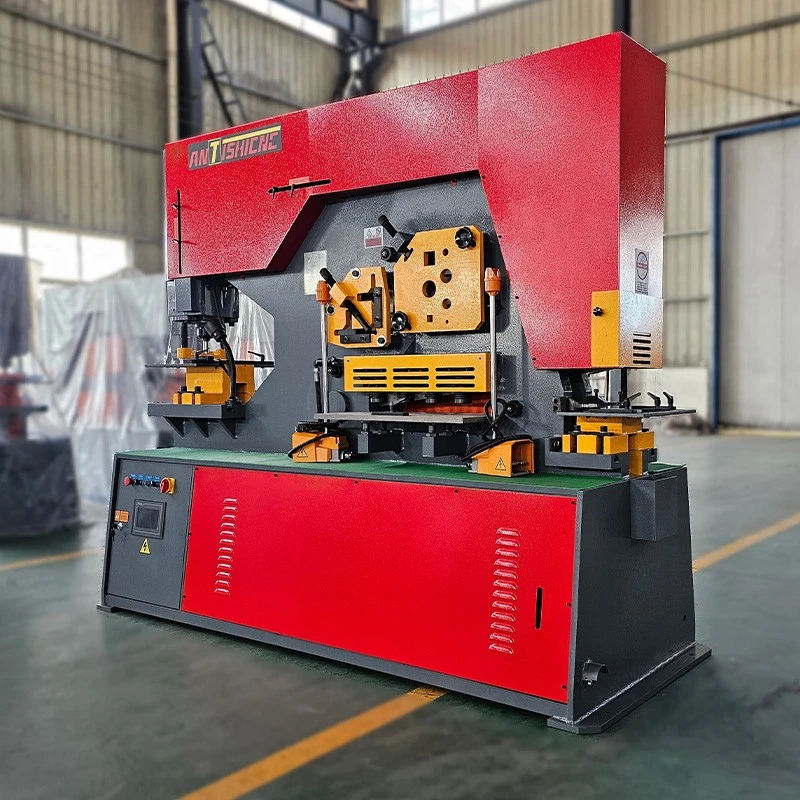

A CNC vasfeldolgozó mérete 2600 × 1000 × 2300 mm, 11 kW -os motorral rendelkezik, és súlya 6300 kg. Kompakt kialakítása és mérsékelt energiafogyasztása sokoldalú fémfeldolgozó gépré teszi, amely kiegyensúlyozza a teljesítményt, a hatékonyságot és a rugalmasságot.
Népszerű tags: CNC Ironsworker, Kína CNC Ironsworker gyártók, beszállítók, gyár
Paraméter
|
Hidraulikus vasfeldolgozó Q35Y sorozat |
Q35Y-30 |
|
|
Lyukasztás |
Nyomás (kN) |
1600 |
|
Torok mélysége (mm) |
600 |
|
|
Max. Ütéshossz |
80 |
|
|
Ciklusok / perc. (20 mm -es löket) |
25 |
|
|
Lyukasztó kapacitás (átmérő x vastagság) (mm) |
38 × 30 |
|
|
50 × 24 |
||
|
Működési magasság meghalni |
1170 |
|
|
Lapos nyírás |
Lapos bár nyírása |
330×30 |
|
600×20 |
||
|
Pengek hossza |
605 |
|
|
Szög karima |
180 |
|
|
Működési magasság |
950 |
|
|
Szögnyíróság |
Szög acéllemez (90 fok) (mm) |
180 × 180 × 16 |
|
Szög acéllemez (45 fok) (mm) |
60 × 60 × 6 |
|
|
Működési magasság |
1260 |
|
|
Bárnyírás |
RoundSquare bár nyíró (mm) |
65/55 |
|
Csatornacél (mm) |
280 × 86 × 11.5 |
|
|
I BEAM acél (mm) |
280 × 124 × 10.5 |
|
|
Működési magasság |
1470 |
|
|
Bevágás |
Téglalap alakú Notcher (w × d × t) |
60 × 100 × 16 |
|
Vee-Notcher (oldal × oldal × t) |
105 × 105 × 14.5 |
|
|
Nagy V-Notcher (oldal × oldal × t) |
145 × 145 × 13 |
|
|
Működési magasság |
965 |
|
|
Különleges eszközök |
Single Vee sajtófék (w × t) |
250 × 20 |
|
Multi Vee sajtófék (w × t) |
700 × 5 |
|
|
Csőhálózat az ízülethez |
⌀100 |
|
|
Mások |
Gépméret (l × w × h) (mm) |
2600x1000x2300 |
|
Elektromos energia (KW) |
11 |
|
|
Nettó súly (kgs) |
6300 |
|
