Bevezetés

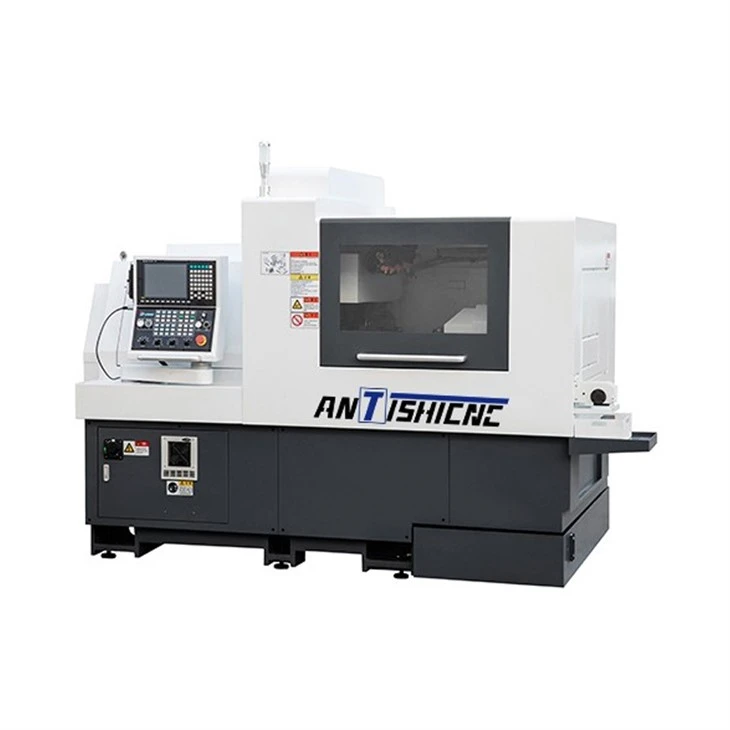

Kiemelkedő könnyű működés: A CNC svájci eszterga megmunkálása állítható, beállítható rocker-üzemeltetési dobozral és egy külső kézikerekkel, valamint egy 10,4 hüvelykes nagysebességű és nagy pontosságú vezérlővel könnyen megbirkózhat a komplex folyamatokkal. A teljesítmény szempontjából a fő és a hátsó orsó sebessége elérheti a 8000R/percet, a sugárirányú szerszám sebessége 6000R/perc, és az X2/Y1/Z1/Z2 tengely gyors mozgási sebessége eléri a 30 m/percet, ami hatékonyan teljesülhet több folyamatot, például fúrást és megérintést.

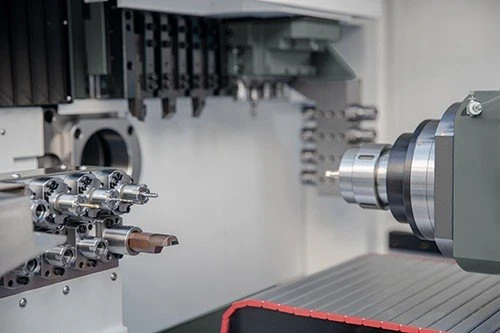

A CNC svájci eszterga -megmunkáló szerszámrendszere jól el van fektetve, beleértve 6 φ16 külső kör alakú vágót, 4 ER20 axiális megmunkáló vágót és 1 ER 20 + 3 ER16 sugárirányú áramszüneteket, hogy kielégítsék a különféle feldolgozási igényeket. A gép súlya 3750 kg és 2960x1660x1920 mm. A kompakt test alkalmas különféle termelési forgatókönyvekhez, és ideális választás a precíziós gyártási területekhez, például az orvosi és az elektronikához.

Népszerű tags: CNC svájci eszterga megmunkálás, Kína CNC Svájci eszterga -gyártók, beszállítók, gyár

Műszaki paraméter

Géptípus			SL326
Feldolgozási kapacitás	Maximális megmunkálható rudazatát (mm)		Φ32
	Orsófurat átmérője (mm)		Φ37
	Maximális megmunkálható Hossz (mm)	Útmutató Bushless	2.5D (Max.80)
		Rögzített útmutató bokor	310
	A hátsó orsó maximális rögzítési átmérője (mm)		Φ32
	Fő orsó maximális fúrási átmérője (mm)		Φ13
	Fő orsó maximális csapdagó átmérője		M12
	A hátsó orsó maximális fúrási átmérője (mm)		Φ10
	A hátsó orsó maximális csapdájának átmérője		M10
	Radiális élő szerszám maximális fúrási átmérője (mm		Φ10
	Radiális élő szerszám maximális megcsapolási átmérője		M8
	Vissza az élő szerszám maximális fúrási átmérője (mm)		Φ8 (opt.)
	Vissza az élő szerszám maximális megcsapolási átmérője		M6 (opt.)
Mechanikai kapacitás	Fő orsósebesség (R/perc)		8000 (Rotary Guide Bush 6000)
	Visszaorsó sebessége (R/perc)		8000
	Radiális élő szerszám sebessége (R/perc)		6000
	Vissza az élő szerszám sebessége (R/perc)		6000 (0pt.)
	Gyors mozgási sebesség (m/perc)		30 (X2/Y1/Z1/Z2)
			24(X1/Y2)
	Fő orsó pattogó (mm)		Kevesebb vagy egyenlő 0,002
	Ismételje meg a helyzet pontosságát		Kevesebb vagy egyenlő 0,003
Szerszámrendszer	0.D. eszköz		6(口16)
	Tengelyirányú megmunkáló szerszám		4 (ER20)
	Sugárirányú élőszerszám		1 (ER20) +3 (ER16)
	Mély lyukú szerszámtartó		2 (ER16)
	Hátsó megmunkáló szerszám		4 (ER16)
	Vissza élő szerszám		4 (ER16)
Motor teljesítmény	Fő orsó (KW)		6.3
	Hátsó orsó (KW)		4.2
	Lineáris hajtótengely (KW)		1.1(X1/X2/Y1/Z1/Z2)
			1(y2)
	Radiális élő eszköz (KW)		1.1
	Vissza élő eszköz (KW)		1
	Hűtőfolyadék -szivattyú (KW)		0.4
Gépi súly (kg)			3750
Gépméretek (l x w x h) (mm)			2960x1660x1920

Szabványos berendezés

konfiguráció	Csupasz gépkonfiguráció	Márka
10,4 hüvelykes kettős csatornarendszer	---	Szintek
Külső kézkerék	---	Shansen
Abszolút pozíció szervó	---	Szintek
Elektromos alkatrészek	---	Schneider
Elektromos orsó	Tartalmaz	Kína
Orsó kódoló	Tartalmaz	Szintek
Orsócsapágy	Tartalmaz	NSK (Japán)
Importáld a golyócsavarot és az útmutatót	Tartalmaz	PMI/THK
Tengelykapcsoló	---	KTR (Németország)
Reteszelő diófélék	Tartalmaz	Yinsh (Tajvan)
Fő orsó rögzítőeszköz	Tartalmaz	Kína
Fő orsó tárcsa fékeszköz	Tartalmaz	Kína
Hátsó orsós szorítóeszköz	Tartalmaz	Kína
Forgó útmutató persely eszköz	Tartalmaz	Kína (spline típus)
Útmutató nélkül	Tartalmaz	Kína
Sugárirányú élőszerszám	Tartalmaz	Kína
A hátsó orsó első ürítőeszköz	Tartalmaz	Kína
Alkatrész szállítószalag	Tartalmaz	Importszíj
Orsóolajhűtő	Tartalmaz	Ellenáll
Kenési rendszer	Kenési szivattyú nélkül	HERG (Japán)
Hűtőrendszer	Hűtőszivattyú nélkül	A-ryung
Pneumatikus rendszer	Tartalmaz	Airtac
LED -es világítóeszköz	---	Langrui
LED háromszínű riasztási lámpa	---	Ouden
Teljesen zárt őrök	Tartalmaz	Kína
Lábtávok és csavarok	Tartalmaz	Kína
Randomizált eszközök	Tartalmaz	Kína
