Bevezetés

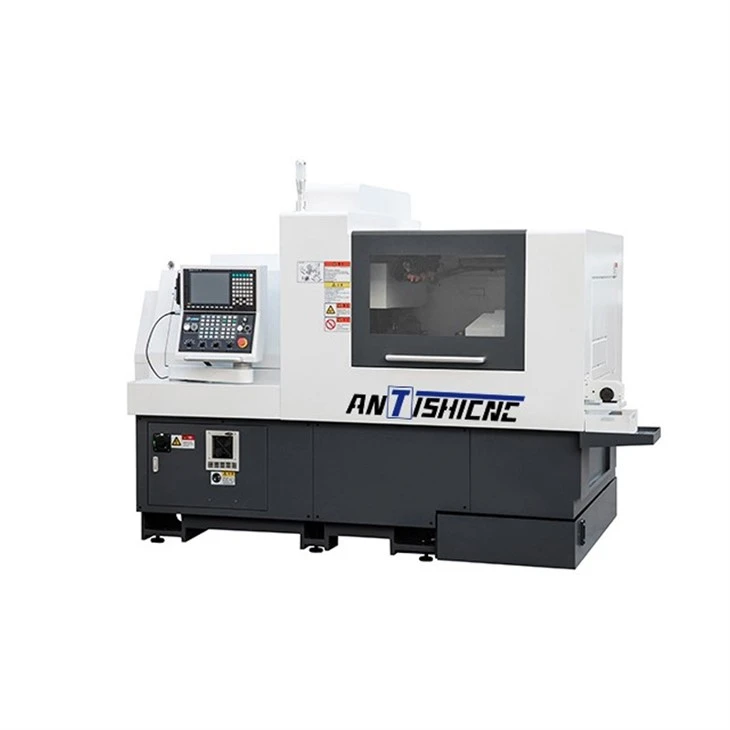

Alapvető előnye az egyedi csúszó orsó dobozból és a vezető hüvely kialakításából származik - a sáv mozog, míg a szerszám a feldolgozás során rögzítve marad, az orsó kifutási pontossága kevesebb vagy egyenlő 0,002 mm -es, és az ismételt pozicionálási pontosság kevesebb vagy egyenlő 0,003 mm -es, biztosítva egy stabil és rezgéstől mentes vágási folyamatot, és biztosítja az alkatrész -feldolgozás következetességét a gyökérből. A svájci típusú esztergagép képes kezelni a φ38 mm maximális átmérőjű rudakat, és a hátsó orsó maximális szorító átmérője szintén φ38 mm. Függetlenül attól, hogy hosszú darab feldolgozás rögzített vezető hüvelyben (legfeljebb 310 mm -ig) vagy rövid darabfeldolgozásban, nincs útmutató hüvelyben (akár 80 mm -ig), pontosan reagálhat.

Mind a könnyű működési, mind a feldolgozási hatékonyság: A svájci típusú esztergagép, amelyet szabadon állítható, rocker működési dobozával és egy külső kézikerékkel, 10,4 hüvelykes nagysebességű és nagy pontosságú vezérlővel, valamint egy önfejlesztett többfelhasználói interfészsel felszereltek, még az összetett folyamatok könnyen programozhatók és működtethetők. A teljesítményparaméterek lenyűgözőek, a fő orsó 6000R/perc sebességgel, a hátsó orsó akár 8000R/perc sebességgel, a radiális tápegység 6000R/perc-ig, x2/y1/z2 tengely gyors mozgatási sebességének akár 30 m/perc sebességgel, valamint a fúrás hatékony befejezéséig (maximum φ13 mm), megcsapolás (maximális M12) és más többszörös szinchron feldolgozás.

A svájci típusú eszterga szerszámgéprendszer elrendezése tudományos, beleértve 1 φ20 külső kör alakú vágót, 5 φ16 külső kör alakú vágót, 4 ER20 axiális feldolgozó vágót és 1 ER 20 + 3 ER16 radiális energiavágókat, amelyek megfelelhetnek a komplex alkatrészek multi-processzus folyamatos feldolgozási követelményeinek. Az egész gép súlya 3750 kg, a méret 3100x1660x1920 mm, és a kompakt test alkalmas különféle termelési műhelyekhez. A hely megtakarítása közben stabil és megbízható megoldást kínál a nagy pontosságú alkatrészek tömegtermelésére, segítve a vállalkozásokat alapvető versenyképességük javításában.

Népszerű tags: Svájci típusú esztergagép, Kína svájci típusú eszterga gépek, beszállítók, gyár

Műszaki paraméter

Géptípus			SL385
Feldolgozási kapacitás	Maximális megmunkálható rudazatát (mm)		Φ38
	Orsófurat átmérője (mm)		Φ39
	Maximális megmunkálható Hossz (mm)	Útmutató Bushless	2.5D (Max.80)
		Rögzített útmutató bokor	310
	A hátsó orsó maximális rögzítési átmérője (mm)		Φ38
	Fő orsó maximális fúrási átmérője (mm)		Φ13
	Fő orsó maximális csapdagó átmérője		M12
	A hátsó orsó maximális fúrási átmérője (mm)		Φ10
	A hátsó orsó maximális csapdájának átmérője		M10
	Radiális élő szerszám maximális fúrási átmérője (mm		Φ10
	Radiális élő szerszám maximális megcsapolási átmérője		M8
	Vissza az élő szerszám maximális fúrási átmérője (mm)		Φ8 (opt.)
	Vissza az élő szerszám maximális megcsapolási átmérője		M6 (opt.)
Mechanikai kapacitás	Fő orsósebesség (R/perc)		6000 (Forgóhenger)
	Visszaorsó sebessége (R/perc)		8000
	Radiális élő szerszám sebessége (R/perc)		6000
	Vissza az élő szerszám sebessége (R/perc)		6000 (0pt.)
	Gyors mozgási sebesség (m/perc)		30 (X2/Y1/Z2)
			24(X1)
	Fő orsó pattogó (mm)		Kevesebb vagy egyenlő 0,002
	Ismételje meg a helyzet pontosságát		Kevesebb vagy egyenlő 0,003
Szerszámrendszer	0.D. eszköz		1(口20)+5(口16)
	Tengelyirányú megmunkáló szerszám		4 (ER20)
	Sugárirányú élőszerszám		1 (ER20) +3 (ER16)
	Mély lyukú szerszámtartó		2 (ER16)
	Hátsó megmunkáló szerszám		4 (ER16)
	Vissza élő szerszám		Dönt.
Motor teljesítmény	Fő orsó (KW)		6.3
	Hátsó orsó (KW)		4.2
	Lineáris hajtótengely (KW)		1.1(X1/X2/Y1/Z1/Z2)
			---
	Radiális élő eszköz (KW)		1.1
	Vissza élő eszköz (KW)		1 (0pt.)
	Hűtőfolyadék -szivattyú (KW)		0.4
Gépi súly (kg)			3750
Gépméretek (l x w x h) (mm)			3100x1660x1920

Szabványos berendezés

konfiguráció	Csupasz gépkonfiguráció	Márka
10,4 hüvelykes kettős csatornarendszer	---	Szintek
Külső kézkerék	---	Shansen
Abszolút pozíció szervó	---	Szintek
Elektromos alkatrészek	---	Schneider
Elektromos orsó	Tartalmaz	Kína
Orsó kódoló	Tartalmaz	Szintek
Orsócsapágy	Tartalmaz	NSK (Japán)
Importáld a golyócsavarot és az útmutatót	Tartalmaz	PMI/THK
Tengelykapcsoló	---	KTR (Németország)
Reteszelő diófélék	Tartalmaz	Yinsh (Tajvan)
Fő orsó rögzítőeszköz	Tartalmaz	Kína
Fő orsó tárcsa fékeszköz	Tartalmaz	Kína
Hátsó orsós szorítóeszköz	Tartalmaz	Kína
Forgó útmutató persely eszköz	Tartalmaz	Kína (spline típus)
Útmutató nélkül	Tartalmaz	Kína
Sugárirányú élőszerszám	Tartalmaz	Kína
A hátsó orsó első ürítőeszköz	Tartalmaz	Kína
Alkatrész szállítószalag	Tartalmaz	Importszíj
Orsóolajhűtő	Tartalmaz	Ellenáll
Kenési rendszer	Kenési szivattyú nélkül	HERG (Japán)
Hűtőrendszer	Hűtőszivattyú nélkül	A-ryung
Pneumatikus rendszer	Tartalmaz	Airtac
LED -es világítóeszköz	---	Langrui
LED háromszínű riasztási lámpa	---	Ouden
Teljesen zárt őrök	Tartalmaz	Kína
Lábtávok és csavarok	Tartalmaz	Kína
Randomizált eszközök	Tartalmaz	Kína
